داکت فن کویل

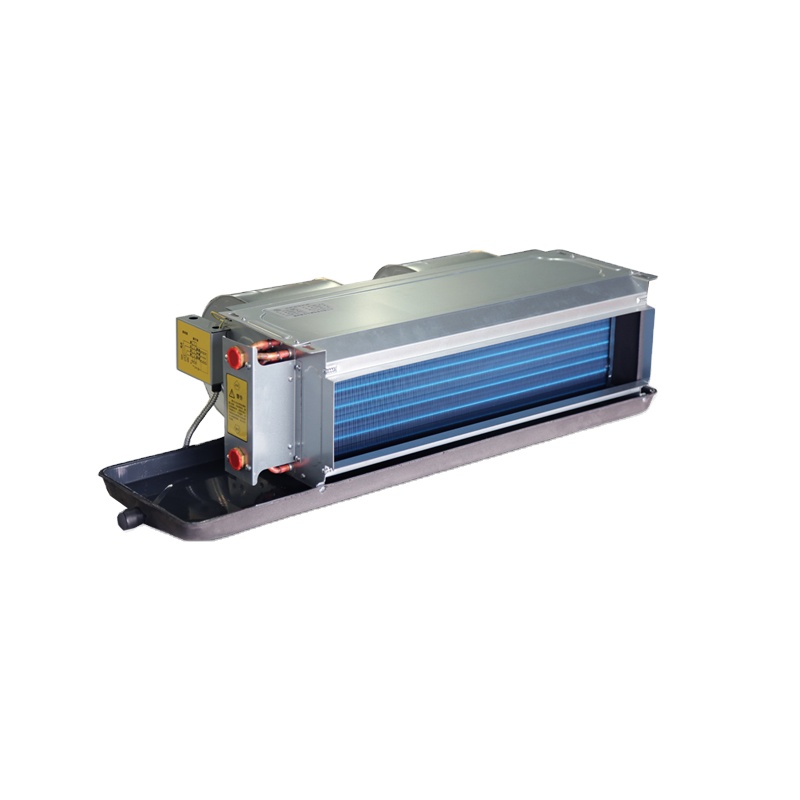

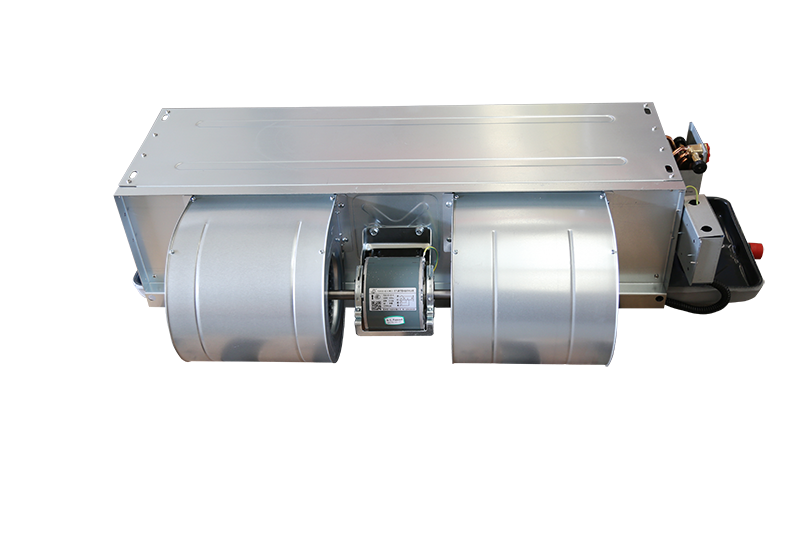

داکت فن‌کوئل نوعی فن‌کوئل سقفی توکار است که با اتصال به کانال‌های هوا، سرمایش و گرمایش چندین فضا را به‌طور همزمان تأمین می‌کند. این دستگاه در ظرفیت‌ها و فشارهای مختلف عرضه می‌شود و بسته به نیاز پروژه، می‌توان از مدل‌های کم‌فشار یا پر‌فشار استفاده کرد.

معرفی داکت فن‌کوئل

داکت فن‌کوئل (فن‌کوئل کانالی) یکی از پرکاربردترین تجهیزات تهویه مطبوع در ساختمان‌های مسکونی، اداری و تجاری است. این دستگاه درون سقف کاذب نصب شده و از طریق کانال‌کشی، هوای مطبوع را به چندین اتاق یا فضا منتقل می‌کند. به همین دلیل، نسبت به فن‌کوئل‌های دیواری یا زمینی، پوشش گسترده‌تری دارد و برای پروژه‌های بزرگ‌تر مناسب‌تر است.

مشخصات فنی اصلی

• حجم هوادهی: بر حسب CFM (فوت مکعب بر دقیقه) در مدل‌های مختلف از 600 تا بیش از 2200 CFM موجود است.
• ظرفیت سرمایشی و گرمایشی: بر حسب کیلووات یا BTU/h، متناسب با متراژ و بار حرارتی فضا.
• فشار استاتیکی: مدل‌های کم‌فشار (مثلاً 70 پاسکال) برای کانال‌کشی کوتاه و مدل‌های پر‌فشار (100–130 پاسکال) برای کانال‌کشی طولانی‌تر استفاده می‌شوند.
• سطح صدا: بسته به سرعت فن (Low, Medium, High) بین 35 تا 55 دسیبل متغیر است.
• دبی آب: جریان آب سرد یا گرم در کوئل بر حسب GPM (گالن بر دقیقه).
• ابعاد و وزن: متناسب با ظرفیت، برای جانمایی در سقف کاذب و طراحی معماری.

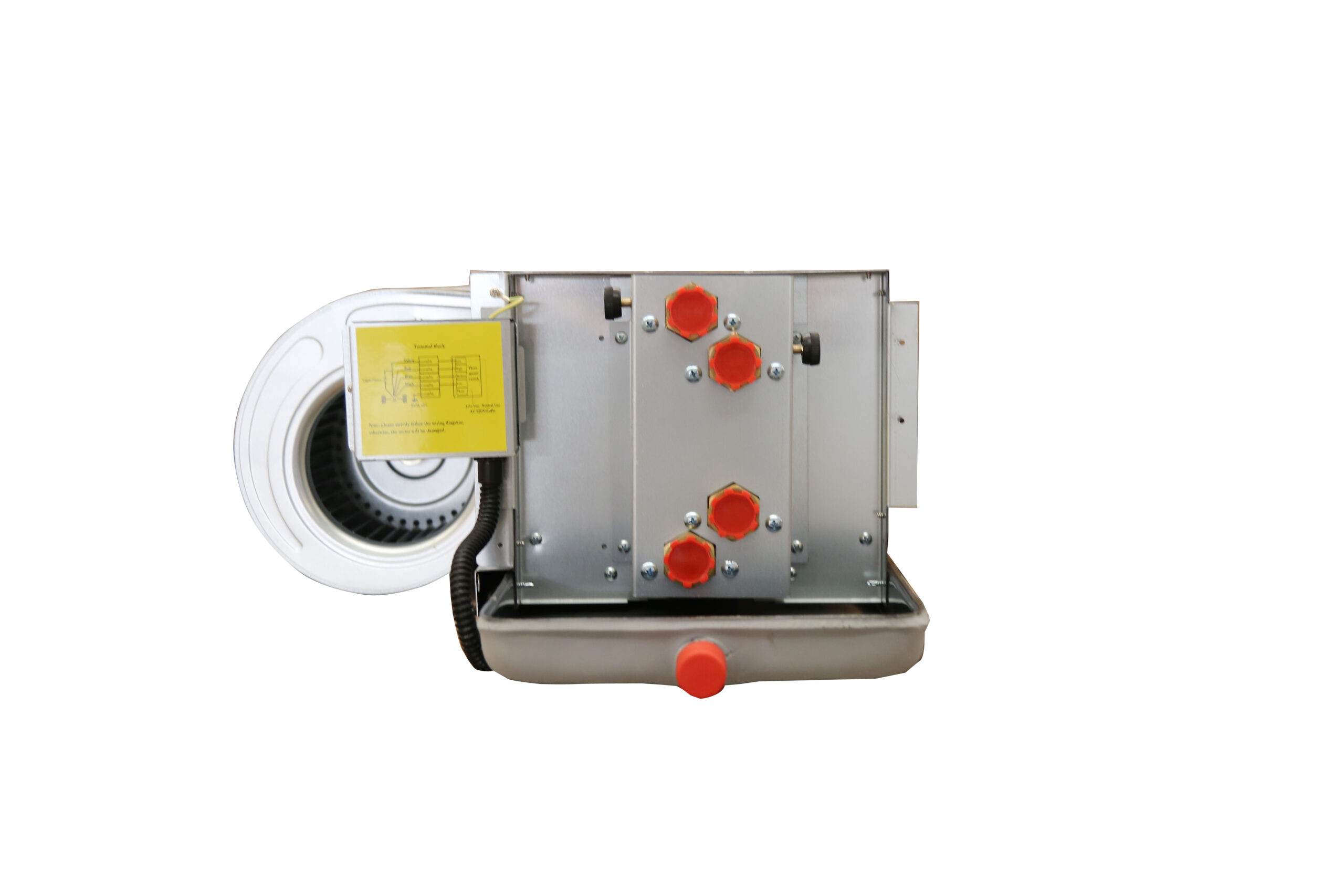

• لوله‌های ورودی و خروجی: قطر لوله‌های آب و لوله درین برای تخلیه آب تقطیر.

انواع داکت فن‌کوئل

• داکت فن‌کوئل کم‌فشار: مناسب برای واحدهای مسکونی یا اداری کوچک، با فشار استاتیکی حدود 70 پاسکال.
• داکت فن‌کوئل پر‌فشار: برای پروژه‌های بزرگ و کانال‌کشی طولانی، با فشار استاتیکی 100–130 پاسکال.
• مدل‌های سه‌ردیفه کوئل: راندمان بالاتر در تبادل حرارت و ابعاد جمع‌وجورتر.
• مدل‌های همراه با هیتر برقی: دارای گرمکن برقی 5 یا 10 کیلووات برای تقویت گرمایش در زمستان.
• مدل‌های هوشمند: قابلیت اتصال به سیستم BMS و کنترل از راه دور.

جمع‌بندی

داکت فن‌کوئل با ظرفیت‌های متنوع، فشار استاتیکی متفاوت و امکانات جانبی، انتخابی انعطاف‌پذیر برای پروژه‌های ساختمانی است. در انتخاب آن باید به ظرفیت سرمایش/گرمایش، فشار استاتیکی مورد نیاز، سطح صدا و امکانات کنترلی توجه کرد تا بهترین عملکرد و آسایش حرارتی حاصل شود.
